當前位置：首頁 >> 旋塞閥
>> 不銹鋼旋塞閥 >> 三通不銹鋼旋塞閥 更新時間 2024-12-22 0:07:31
不銹鋼旋塞閥
| 三通不銹鋼旋塞閥 |
 |
產品名稱： | 三通不銹鋼旋塞閥 | |||||
| 型號： | X44W-10P | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【三通不銹鋼旋塞閥】 | |||||||
三通不銹鋼旋塞閥詳細介紹
三通不銹鋼旋塞閥產品概述:
三通不銹鋼旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通旋塞閥和四通式旋塞閥適用于流體換向旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
三通不銹鋼旋塞閥性能規范：
| 型號 | 公稱壓力 PN(MPa) |
試驗壓力PS(MPa) | 適用介質 | 工作溫度 （℃） |
|
| 殼體 | 密封 | ||||
| X44T-1.0C | 1.0 | 1.5 | 1.1 | 硝酸類 | ≤250 |
| X44W-1.0P | 1.0 | 1.5 | 1.1 | 醋酸類 | ≤250 |
| X44W-1.0R | 1.0 | 1.5 | 1.1 | 煤氣、油品 | ≤200 |
三通不銹鋼旋塞閥零件材料：
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X44W-1.0P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 柔性石墨 油浸石棉盤根 |
| X44W-1.0R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | |
| X44W-1.0C | 鑄鋼 | 鑄鋼 | 鑄鋼 |

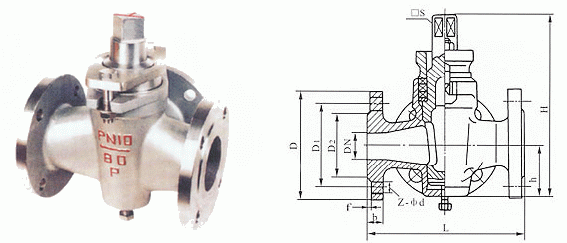

三通不銹鋼旋塞閥外形結構圖：
三通不銹鋼旋塞閥連接尺寸：
| 型號 | 公稱通徑 DN(mm) |
尺寸 | |||||||||
| L | D | D1 | D2 | f | b | Z-Φd | □s | h | H | ||
| X44W-1.0C X44W-1.0P X44W-1.0R |
15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 18 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 26 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φl8 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-Φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 21O | 185 | 3 | 24 | 8-Φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-Φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 3 | 30 | 12-Φ23 | 100 | 263 | 760 | |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【三通不銹鋼旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
