當前位置：首頁 >> 襯膠閥門
>> 襯膠止回閥 >> 升降式襯膠止回閥 更新時間 2024-12-22 0:08:26
襯膠止回閥
| 升降式襯膠止回閥 |
 |
產品名稱： | 升降式襯膠止回閥 | |||||
| 型號： | H41J | ||||||
| 口徑： | DN15-250 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【升降式襯膠止回閥】 | |||||||
升降式襯膠止回閥詳細介紹
升降式襯膠止回閥產品概述：
升降式襯膠止回閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，具有強度高、耐腐蝕性能好的特點；適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。升降式襯膠止回閥性能規范：
設計與制造：GB12235 結構長度：GB12221 法蘭連接：GB4216
適用溫度：適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN0.6、1.0、1.6
測試：襯里層：電火花檢測
實驗與檢驗按：GB/T 13927標準
公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1
實驗與檢驗按：GB/T 13927標準
公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1
材料：閥體：鑄鐵、球墨鑄鐵、碳鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼
襯里：橡膠 閥瓣：碳鋼完全包覆橡膠
部件列表：1、閥體 2、閥蓋 3、閥體襯里 4、閥瓣

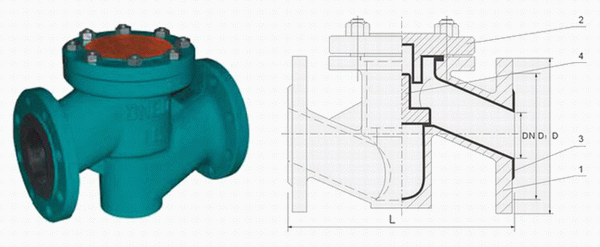

升降式襯膠止回閥外形結構圖：
升降式襯膠止回閥連接尺寸：
升降式襯膠止回閥外形結構圖：
升降式襯膠止回閥連接尺寸：
| 公稱通徑 | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd |
|---|---|---|---|---|---|---|
| 15 | 1.0 1.6 |
1.0 1.6 |
130 | 95 | 65 | 4-13.5 |
| 20 | 150 | 105 | 75 | 4-13.5 | ||
| 25 | 160 | 115 | 85 | 4-13.5 | ||
| 32 | 180 | 140 | 100 | 4-17.5 | ||
| 40 | 200 | 150 | 110 | 4-17.5 | ||
| 50 | 230 | 165 | 125 | 4-17.5 | ||
| 65 | 290 | 185 | 145 | 4-17.5 | ||
| 80 | 310 | 200 | 160 | 6/2-17.5 | ||
| 100 | 350 | 220 | 180 | 6/2-17.5 | ||
| 125 | 400 | 250 | 210 | 6/2-17.5 | ||
| 150 | 480 | 285 | 240 | 6/2-22 | ||
| 200 | 600 | 340 | 295 | 6/2-22 | ||
| 250 | 730 | 395 | 350 | 10/2-22 10/2-22 | ||
| 300 | 850 | 445 | 400 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【升降式襯膠止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
