當前位置：首頁 >> 塑料閥門
>> 塑料蝶閥 >> 蝸輪式塑料蝶閥 更新時間 2024-12-22 0:06:59
塑料蝶閥
| 蝸輪式塑料蝶閥 |
 |
產品名稱： | 蝸輪式塑料蝶閥 | |||||
| 型號： | D371X-10S | ||||||
| 口徑： | DN100-600 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【蝸輪式塑料蝶閥】 | |||||||
蝸輪式塑料蝶閥詳細介紹
D371X-10S蝸輪式塑料蝶閥概述：
蝸輪式塑料蝶閥為中線密封塑料蝶閥，D371X-10S蝸輪式塑料蝶閥閥桿與蝶板融為一體，蝶板旋轉90°，即可實現閥門的啟閉過程。連接方式為對夾式。塑料蝶閥耐腐蝕性強，適用介質：水、空氣、油類、腐蝕性化學液體，閥體結構采用中線式。塑料蝶閥分類：手柄式塑料蝶閥，蝸輪式塑料蝶閥，氣動塑料蝶閥，電動塑料蝶閥等。塑料蝶閥是對閥體內介質所能達到的地方全采用襯里工藝，內襯材料采用FEP（F46）和PCTFE（F3）等氟塑料，廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、鹽酸、氫氟酸、磷酸、氯氣、強堿、王水和各種有機酸等具有強腐蝕性的介質。D371X-10S蝸輪式塑料蝶閥結構特點：
1、外型美觀、結構新穎、重量輕容易安裝、適用性廣。
2、具有優良的耐腐蝕性能和耐老化、抗紫外線性能。
3、具有較高的機械強度和韌性，流道平滑，阻力小。
4、材質衛生無毒、耐磨損、容易拆卸，維護簡單易行。

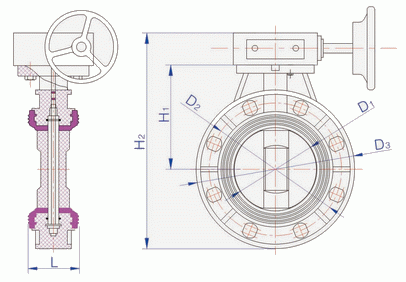

D371X-10S蝸輪式塑料蝶閥外形結構圖：
D371X-10S蝸輪式塑料蝶閥連接尺寸：
公稱通徑 |
D1 |
D2 |
D3 |
H1 |
H2 |
L |
100 |
98 |
180 |
228 |
140 |
340 |
54 |
125 |
122 |
210 |
258 |
168 |
385 |
65 |
150 |
146 |
240 |
287 |
181 |
417 |
70 |
200 |
200 |
295 |
344 |
215 |
487 |
88 |
250 |
255 |
350 |
412 |
260 |
551 |
98 |
300 |
302 |
400 |
460 |
280 |
595 |
108 |
350 |
345 |
460 |
500 |
410 |
670 |
88 |
400 |
395 |
515 |
565 |
490 |
770 |
98 |
500 |
490 |
620 |
670 |
520 |
865 |
135 |
600 |
590 |
725 |
780 |
460 |
950 |
160 |
單位為毫米 |
||||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【蝸輪式塑料蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
