當前位置：首頁 >> 保溫閥門
>> 保溫調節閥 >> 氣動保溫調節閥 更新時間 2024-12-22 0:13:53
保溫調節閥
| 氣動保溫調節閥 |
 |
產品名稱： | 氣動保溫調節閥 | |||||
| 型號： | ZJHBW | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動保溫調節閥】 | |||||||
氣動保溫調節閥詳細介紹
氣動保溫調節閥產品概述：
本公司研發生產的氣動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高,符合IEC534標準。氣動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾磁裝置，使工藝過程按要求進行下去。氣動保溫調節閥的泄漏符合ANSI B16.104標準。氣動保溫調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
氣動保溫調節閥技術參數：
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
額定流量系數(KV)
|
單座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
440
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
360
|
|
允許壓差(MPa)
|
單座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.6
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.1
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4
|
|||||||||
額定行程
|
16
|
25
|
40
|
60
|
||||||
配用執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
||||||
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|||||||||
壓蓋形式
|
螺栓壓緊式
|
|||||||||
閥芯形式
|
單座式、套筒式
|
|||||||||
流量特性
|
等百分比、快開特性
|
|||||||||
氣動保溫調節閥執行器技術參數：
配置執行器類別
|
ZHA/B多彈簧簿膜執行機構
|
||||
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
有效面積(cm2)
|
350
|
350
|
560
|
900
|
1400
|
行程
|
10、16
|
24
|
40
|
40、60
|
100
|
彈簧范圍(KPa)
|
20～100（標準）、20-60、60-100、40-200、80-240
|
||||
膜片材料
|
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
||||
供氣壓力
|
140～400KPa
|
||||
氣源接口
|
RC1/4"
|
||||
環境溫度
|
-30～+70℃
|
||||
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
||||
作用形式
|
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
|
||||
氣動保溫調節閥零件材料：
1
|
閥體
|
WCB
|
304
|
316
|
316L
|
2
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
3
|
閥座/套筒
|
304
|
304
|
316
|
316L
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
5
|
導向套/并帽
|
304
|
304
|
316
|
316L
|
6
|
中墊
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
7
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
8
|
閥桿
|
304
|
304
|
316
|
316L
|
9
|
保溫夾套
|
25
|
304
|
316
|
316L
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
11
|
螺栓
|
25
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
12
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
氣動保溫調節閥性能指標：
項目
|
不帶定位器
|
帶定位器
|
||
基本誤差%
|
±5.0
|
±1.0
|
||
回差%
|
3.0
|
1.0
|
||
死區%
|
3.0
|
0.4
|
||
始終點偏差%
|
氣開
|
始點
|
±2.5
|
±1.0
|
始點
|
±5.0
|
±1.0
|
||
氣關
|
始點
|
±5.0
|
±1.0
|
|
終點
|
±2.5
|
±1.0
|
||
額定行程偏差%
|
≤2.5
|
|||
泄露量L/h
|
0.01%×閥額定容量
|
|||
可調范圍R
|
30：1
|
|||

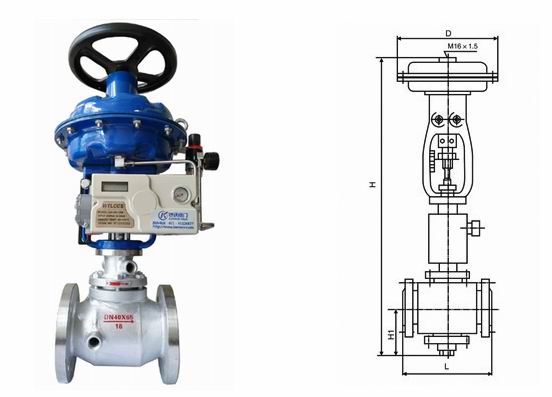

氣動保溫調節閥外形結構圖：
氣動保溫調節閥連接尺寸：
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
|
H1
|
152
|
152
|
177
|
177
|
183
|
221
|
221
|
230
|
315
|
355
|
385
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
H3
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
D
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動保溫調節閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
