當前位置：首頁 >> 旋塞閥
>> 油密封旋塞閥 >> 油密封旋塞閥 更新時間 2025-5-10 0:31:26
油密封旋塞閥
| 油密封旋塞閥 |
 |
產品名稱： | 油密封旋塞閥 | |||||
| 型號： | X47W-10 | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【油密封旋塞閥】 | |||||||
油密封旋塞閥詳細介紹
油密封旋塞閥產品概述：
油密封旋塞閥(X47W)的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關閉管道和設備介質之用。
油密封旋塞閥工作原理：
二通保溫旋塞閥是一種能快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
油密封旋塞閥性能規范：
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
工作壓力
P（MPa） |
適用介質
|
工作溫度
（℃） |
|
殼體
|
密封
|
||||
|
1.0
|
1.5
|
1.1
|
1.0
|
煤氣、油品
|
≤100
|
油密封旋塞閥零件材料：
零件名稱
|
閥體、塞子
|
填料
|
墊片
|
材料
|
|||
灰鑄鐵
|
橡膠石棉盤根
|
橡膠石棉板
|

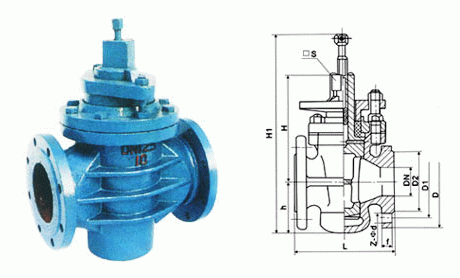

油密封旋塞閥外形結構圖：
油密封旋塞閥連接尺寸：
公稱通徑
DN（mm） |
尺寸
|
||||||
L
|
D
|
D1
|
D2
|
□S
|
z-φd
|
H1
|
|
50
|
170
|
160
|
125
|
100
|
32
|
4╳φ18
|
315
|
65
|
220
|
180
|
145
|
120
|
36
|
4╳φ18
|
360
|
80
|
250
|
195
|
160
|
135
|
46
|
4╳φ18
|
455
|
100
|
300
|
215
|
180
|
155
|
50
|
8╳φ18
|
500
|
125
|
350
|
245
|
210
|
185
|
55
|
8╳φ18
|
510
|
150
|
400
|
280
|
240
|
210
|
60
|
8╳φ23
|
605
|
200
|
450
|
335
|
295
|
265
|
60
|
8╳φ23
|
760
|
250
|
530
|
390
|
350
|
320
|
85
|
12╳φ23
|
800
|
300
|
580
|
440
|
400
|
368
|
100
|
12╳φ23
|
820
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【油密封旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
