當前位置：首頁 >> 真空閥門 >> 真空隔膜閥 >> GM型高真空隔膜閥

更新時間 2024-12-22 0:10:05

真空隔膜閥

GM型高真空隔膜閥

產品名稱：

GM型高真空隔膜閥

型號：

口徑：

DN10-50

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GM型高真空隔膜閥】

GM型高真空隔膜閥詳細介紹

GM型高真空隔膜閥產品概述：

GM型高真空隔膜閥是用于接通或切斷真空(壓力) 系統管路中的介質流。GM型高真空隔膜閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。GM型系列高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。GM型系列高真空隔膜閥適用的工作介質為空氣及非腐蝕性氣體。

GM型高真空隔膜閥技術性能：

閥門漏率：≤1.3×10^-4 Pa.L/S

適用溫度：-25～+80℃(丁腈橡膠)、-30～+150℃(氟橡膠)

適用范圍

連接型式：使用壓力范圍(Pa)

活套法蘭(GB6070、JB919)、0.6×10⁶ ~1.3×10^-4

焊接法蘭(GB6070、JB919)、1.6×10⁶ ~1.3×10^-4

快卸法蘭(GB4982)、0.1×10⁶ ~1.3×10^-4

螺紋連接、1.6×10⁶ ~1.3×10^-4

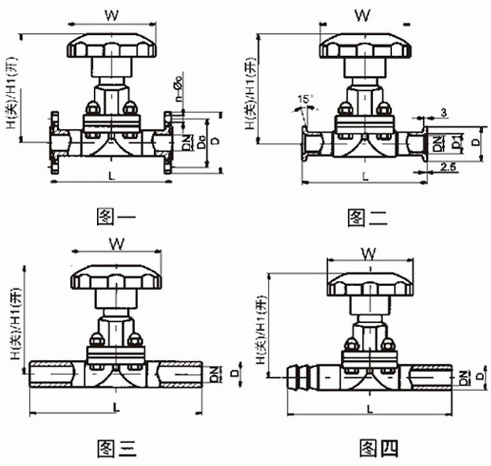

GM型高真空隔膜閥外形結構圖：

GM型高真空隔膜閥連接尺寸：

活套法蘭連接(GB6070) (圖一)

型號	DN	Do	D	n-φc	W	H/H1	L
GM-10	10	40	55	4-φ6.6	65	89/99	75
GM-16	16	45	60	4-φ6.6	80	89/99	108
GM-20	20	50	65	4-φ6.6	80	91/102	118
GM-25	25	55	70	4-φ6.6	80	110/123	120
GM-32	32	70	90	4-φ9	80	129/138	146
GM-40	40	80	100	4-φ9	120	139/159	150
GM-50	50	90	110	4-φ9	120	159/186	180

快卸法蘭連接(GB4982)(圖二)

型號	DN	D1	D	W	H/H1	L
GM-10	10	12.2	30	65	89/99	75
GM-16	16	17.2	30	80	89/99	108
GM-20	20	26.2	40	80	91/102	118
GM-25	25	26.2	40	80	110/123	120
GM-32	32	34.2	55	80	129/138	146
GM-40	40	41.2	55	120	139/159	150
GM-50	50	52.2	75	120	159/186	180
