當前位置：首頁 >> 球閥
>> 法蘭球閥 >> 保溫夾套法蘭球閥 更新時間 2024-12-22 0:14:31

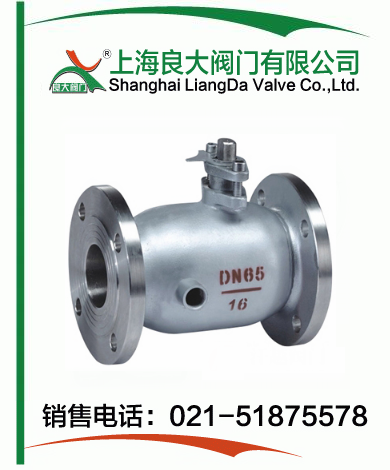

法蘭球閥
| 保溫夾套法蘭球閥 |
 |
產品名稱： | 保溫夾套法蘭球閥 | |||||
| 型號： | BQ41PPL | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫夾套法蘭球閥】 | |||||||
保溫夾套法蘭球閥詳細介紹
保溫夾套法蘭球閥產品概述：
保溫夾套法蘭球閥也稱夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。保溫夾套球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的重油、膠類等高粘度介質。
保溫夾套法蘭球閥結構特點：
1、保溫夾套法蘭球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的高壓力為1MPa。
2、保溫夾套法蘭球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。
保溫夾套法蘭球閥性能規范：
| 設計標準 | ASMEB16.34GB/T12224 |
| 結構長度 | ASMEB16.10GB/T12221 |
| 連接法蘭 | ASMEB16.5JB/T79 |
| 驅動方 | 手動、電動、氣 |
| 試驗和檢驗 | JB/T9092API598 |
| 適用介質 | 重油、膠類等易凝固介質 |
保溫夾套法蘭球閥零件材料：
| 序號 | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 夾套 | 25 | A105 |
| 2 | 閥座 | WCB | A216-WCB |
| 3 | 閥體 | 25 | A105 |
| 4 | 密封圈 | PTFE、對位聚苯 | |
| 5 | 球體 | ||
| 6 | 閥桿 | 1Cr13 | A247-410 |
| 7 | 填料 | 柔性石墨 | |
| 8 | 填料壓蓋Gland | WCB | A216-WCB |

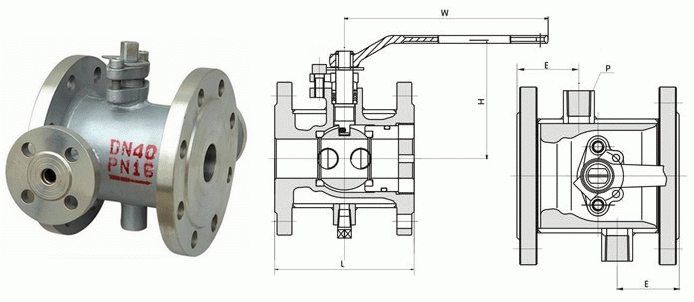

保溫夾套法蘭球閥外形結構圖：
保溫夾套法蘭球閥連接尺寸：
| 公稱通徑(DN) | b | L | D | E | Q | H | W | 管螺紋 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫夾套法蘭球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
