當前位置：首頁 >> 電站閥門
>> 電站截止閥 >> 電站焊接截止閥 | 電站焊接截止閥 |
 |
產品名稱： | 電站焊接截止閥 | |||||
| 型號： | J61Y-P54 170V | ||||||
| 口徑： | DN10-100 | ||||||
| 壓力： | 1.6-32.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【電站焊接截止閥】 | |||||||
電站焊接截止閥詳細介紹
電站焊接截止閥產品概述：
| 對接焊端 | 產品型號 |
|
GB1224 |
|
J61Y – P54/100V |
J61Y - 200 |
J61Y - P54/140V |
|
J61Y - 250 |
J61Y - P54/170V |
|
J61Y - 320 |
J61Y - P57/170V |
|
電站焊接截止閥性能規范：
型號 |
公稱壓力 |
試驗壓力 (MPa ) |
適用溫度 (℃) |
適用介質 |
|
強度試驗 |
密封試驗 |
||||
J61Y - 200 |
20.0 |
30 |
22 |
425 |
水 |
J61Y - 250 |
25.0 |
37.5 |
27.5 |
||
J61Y - 320 |
32.0 |
48 |
35.2 |
||
J61Y – P54/100V |
P54/100V |
30 |
11 |
540 |
|
J61Y - P54/140V |
P54/140V |
40 |
15.4 |
||
J61Y - P54/170V |
P54/170V |
48 |
19 |
||
J61Y - P57/170V |
P57/170V |
63 |
19 |
570 |
|
電站焊接截止閥標準規范：
| 設計與制造 | 結構長度 |
壓力 – 溫度等級 |
試驗標準 |
E101 |
E101 |
E101 |
E101 |
電站焊接截止閥零件材料：
| 零件材料 | 材料牌號 |
||
閥 體 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
閥 蓋 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
閥 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
閥 桿 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
閥 座 |
25 + STL |
304 |
304 |
密封環 ( 墊 片 ) |
增強柔性石墨 / 軟鋼 |
||
填 料 |
增強柔性石墨 |
||
閥 桿 螺 母 |
ZCuAl10Fe3 / D2 |
||

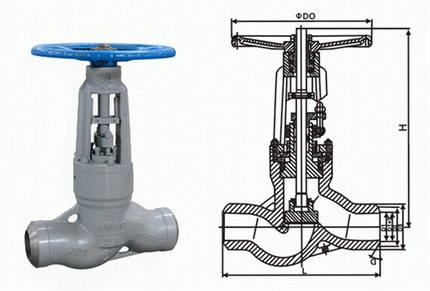

電站焊接截止閥外形結構圖：
電站焊接截止閥連接尺寸：
| 型號 | 公稱通徑 |
尺 寸?。?mm ） |
重 量 |
|||
d |
L |
H |
Do |
|||
J61Y-200 |
50 |
55 |
350 |
497 |
350 |
|
100 |
109 |
600 |
806 |
600 |
|
|
J61Y-250 |
10 |
10 |
110 |
230 |
150 |
3.8 |
20 |
19 |
150 |
272 |
180 |
6.8 |
|
25 |
22 |
180 |
308 |
250 |
11.2 |
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
50 |
42 |
250 |
493 |
350 |
36.5 |
|
65 |
56 |
340 |
775 |
450 |
120 |
|
80 |
64 |
390 |
848 |
500 |
150 |
|
100 |
84 |
480 |
910 |
600 |
240 |
|
J61Y-P54/100V |
10 |
12 |
110 |
170 |
150 |
2.5 |
20 |
23 |
150 |
270 |
200 |
9.2 |
|
25 |
27 |
180 |
270 |
200 |
9.5 |
|
32 |
32 |
180 |
365 |
250 |
15 |
|
40 |
36 |
250 |
493 |
320 |
38 |
|
50 |
45 |
350 |
580 |
320 |
75 |
|
65 |
57.6 |
430 |
605 |
350 |
105 |
|
80 |
74 |
470 |
660 |
500 |
115 |
|
100 |
84 |
480 |
910 |
600 |
250 |
|
J61Y-320 |
10 |
10 |
110 |
230 |
150 |
3.8 |
20 |
19 |
150 |
272 |
200 |
6.8 |
|
25 |
22 |
180 |
318 |
250 |
11.2 |
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
