當前位置：首頁 >> 陶瓷閥門
>> 陶瓷進料閥 >> 擺動式陶瓷進料閥 | 擺動式陶瓷進料閥 |
 |
產品名稱： | 擺動式陶瓷進料閥 | |||||
| 型號： | BZ643TC | ||||||
| 口徑： | DN50-350 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【擺動式陶瓷進料閥】 | |||||||
擺動式陶瓷進料閥詳細介紹
擺動式陶瓷進料閥產品概述：
2、本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，氣動負荷小卡灰及結灰現象少。
擺動式陶瓷進料閥工作原理：
擺動式陶瓷進料閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
廠商標準 |
法蘭尺寸 |
JB/T 79.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
擺動式陶瓷進料閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
下閥體 |
WCB |
6 |
上閥體 |
WCB |
2 |
托架 |
WCB |
7 |
閥軸 |
2Cr13 |
3 |
閥板 |
WCB+結構陶瓷 |
8 |
曲柄 |
WCB |
4 |
閥座 |
結構陶瓷 |
9 |
氣動裝置 |
成品件 |
5 |
墊片 |
高溫紙板 |
10 |
銷子 |
2Cr13 |

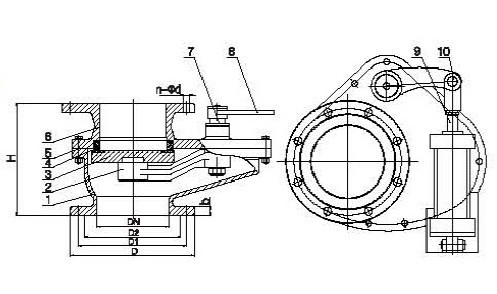

擺動式陶瓷進料閥外形結構圖：
擺動式陶瓷進料閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
b |
N-d |
50 |
1.0 |
220 |
160 |
125 |
100 |
15 |
8-Φ18 |
65 |
220 |
180 |
145 |
120 |
15 |
8-Φ18 |
|
80 |
230 |
200 |
160 |
135 |
16 |
8-Φ22 |
|
100 |
250 |
220 |
180 |
155 |
18 |
8-Φ22 |
|
125 |
310 |
250 |
210 |
185 |
20 |
8-Φ22 |
|
150 |
310 |
285 |
240 |
210 |
18 |
8-Φ22 |
|
200 |
310 |
340 |
295 |
265 |
22 |
12-Φ22 |
|
225 |
310 |
370 |
325 |
325 |
22 |
12-Φ22 |
|
250 |
350 |
405 |
350 |
320 |
26 |
12-Φ26 |
|
300 |
350 |
460 |
400 |
370 |
26 |
12-Φ26 |
|
350 |
380 |
520 |
470 |
265 |
30 |
16-Φ26 |
