當前位置：首頁 >> 液化氣閥門
>> 天然氣球閥 >> 天然氣球閥 更新時間 2024-12-22 0:01:59
天然氣球閥
| 天然氣球閥 |
 |
產品名稱： | 天然氣球閥 | |||||
| 型號： | Q41F/Q41N | ||||||
| 口徑： | DN15-500 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【天然氣球閥】 | |||||||
天然氣球閥詳細介紹
天然氣球閥概述：
天然氣球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，靠介質壓力將球體壓緊在出口端閥座上，其使用壓力和通徑受到一定限制。采用90°傳動，故開關方便迅速，可以實行快速啟閉。液化氣球閥采用成形聚四氟乙烯填料，手柄操作力矩平穩，驅動方式可為手動、蝸輪傳動、氣動、電動等。O形密封圈用來防止外部雜質進入閥門內部，并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動，大于DN200用固定球球閥。適用于燃?xì)夤苈?、液化石油氣管路、天然氣管路、煤氣管路等工作介質，不銹鋼閥體而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯等，在各行業得到廣泛的應用。
天然氣球閥操作原理和結構說明：
1、球閥通道平整光滑便于管道掃線清洗，可以輸送漿液及固體顆粒等介質。
2、采用PTFE(特氟隆)等材料作為密封，具有良好潤滑性和彈性,與球體摩擦系小，使用壽命長。
3、啟閉迅速，啟閉時只需把球體轉動90°，方便而迅速。
4、球閥的流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通，介質流過球閥，相當于流過一段直通的管子，在各類閥門中球閥的流體阻力最小。
5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制，,能滿足用戶的各種工況使用要求。
天然氣球閥產品實物圖：
天然氣球閥性能規范：
天然氣球閥零件材料：
天然氣球閥外形結構圖：
天然氣球閥連接尺寸：DN200以下手柄傳動
天然氣球閥連接尺寸：DN200以上采用蝸輪傳動

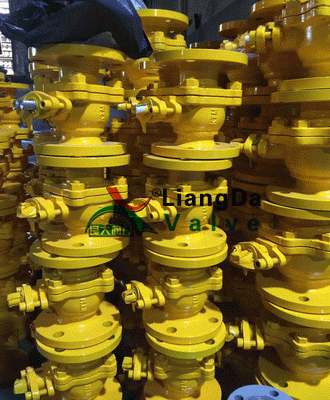

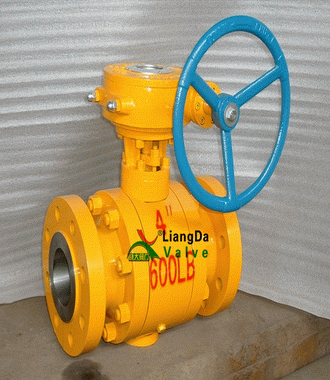

天然氣球閥產品實物圖：
天然氣球閥性能規范：
| 壓力等級 | 常溫試驗(http://www.chemdrug.com/sell/24/)(http://www.chemdrug.com/sell/24/)壓力（Mpa) | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力(LB) | 150 | 3.0 | 2.2 | 0.6 |
| 300 | 7.5 | 5.5 | 0.6 | |
| 適用溫度 | -40~+80℃ | |||
| 適用介質 | 天然氣， 液化石油氣等 | |||
天然氣球閥零件材料：
| 零 件 名 稱 | 材 料 |
| 閥 體 閥 蓋 | 碳 素 鋼 WCB |
| 球 體 | 不 銹 鋼 304SS |
| 密 封 圈 | PTFE(特氟隆)-聚四氟乙烯 |
| 閥 桿 | 鉻不銹鋼Ｃr13 |
| 閥桿填料 | 聚四氟乙烯 |
| 中法蘭螺母/螺栓 | 35# |

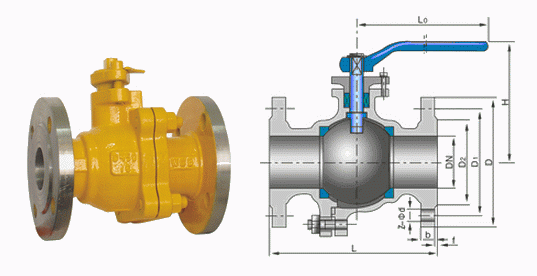

天然氣球閥外形結構圖：
天然氣球閥連接尺寸：DN200以下手柄傳動
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 25 | 150 | 115 | 85 | 65 | 58 | 16 | 2 | 4-*14 | 150 |
| 32 | 165 | 135 | 100 | 75 | 66 | 18 | 2 | 4-*18 | 160 |
| 40 | 180 | 145 | 110 | 85 | 76 | 18 | 3 | 4-*18 | 175 |
| 50 | 200 | 160 | 125 | 100 | 88 | 20 | 3 | 4-*18 | 185 |
| 65 | 220 | 180 | 145 | 120 | 110 | 22 | 3 | 8-*18 | 200 |
| 80 | 250 | 195 | 160 | 135 | 121 | 22 | 3 | 8-*18 | 220 |
| 100 | 320 | 135 | 190 | 160 | 150 | 24 | 3 | 8-*23 | 248 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-*25 | 380 |
| 150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 8-*25 | 420 |
| 200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-*25 | 530 |
天然氣球閥連接尺寸：DN200以上采用蝸輪傳動
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 250 | 568 | 425 | 370 | 332 | 36 | 3 | 12-*30 | 608 | |
| 300 | 648 | 485 | 430 | 390 | 40 | 3 | 16-*30 | 774 | |
| 350 | 762 | 550 | 490 | 448 | 44 | 3 | 16-*34 | 820 | |
| 400 | 883 | 610 | 550 | 505 | 48 | 3 | 16-*34 | 900 | |
| 450 | 914 | 660 | 600 | 555 | 50 | 3 | 20-*34 | 1050 | |
| 500 | 991 | 730 | 660 | 610 | 52 | 3 | 20-*41 |
1200 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【天然氣球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
