當前位置：首頁 >> 襯膠閥門
>> 襯膠截止閥 >> 電動襯膠截止閥 更新時間 2024-12-22 0:09:48
襯膠截止閥
| 電動襯膠截止閥 |
 |
產品名稱： | 電動襯膠截止閥 | |||||
| 型號： | J941J | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【電動襯膠截止閥】 | |||||||
電動襯膠截止閥詳細介紹
電動襯膠截止閥產品概述：
J941J電動襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，電動襯膠截止閥適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。電動襯膠截止閥的閥瓣由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。電動襯膠截止閥結構特點：
1、結構簡單，制造和維修比較方便。
2、密封性好，密封面間磨擦力小，壽命較長。
3、塑料襯里J41型直通式、J45型直流式、型電動截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通經1/4)等優點。被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
4、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

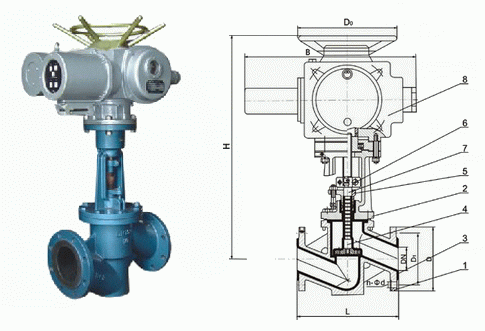

電動襯膠截止閥外形結構圖：
電動襯膠截止閥連接尺寸：
公稱通徑 |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Фd |
H |
型號 |
A |
B |
質量 |
15 |
1.6
1.0 |
1.6
1.0 |
130 |
95 |
65 |
4-14 |
|
|
|
|
|
20 |
150 |
105 |
75 |
4-14 |
|
|
|
|
|
||
25 |
160 |
115 |
85 |
4-14 |
492 |
ZA |
395 |
168 |
23 |
||
32 |
180 |
140 |
100 |
4-18 |
499 |
ZA |
395 |
168 |
26 |
||
40 |
200 |
150 |
110 |
4-18 |
520 |
ZA |
526 |
470 |
80 |
||
50 |
230 |
165 |
125 |
4-18 |
530 |
ZA |
526 |
470 |
85 |
||
65 |
290 |
185 |
145 |
4-18 |
579 |
ZA |
526 |
470 |
90 |
||
80 |
310 |
200 |
160 |
6/2-18 |
597 |
ZA |
526 |
470 |
100 |
||
100 |
350 |
220 |
180 |
6/2-18 |
629 |
ZA |
526 |
470 |
122 |
||
125 |
400 |
250 |
210 |
6/2-18 |
|
|
|
|
|
||
150 |
480 |
285 |
240 |
6/2-22 |
|
|
|
|
|
||
200 |
600 |
340 |
295 |
6/2-22 |
|
|
|
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動襯膠截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
