當前位置：首頁 >> 球閥
>> 四通球閥 >> 不銹鋼四通球閥 更新時間 2024-12-22 0:23:47
四通球閥
| 不銹鋼四通球閥 |
 |
產品名稱： | 不銹鋼四通球閥 | |||||
| 型號： | Q46F/H/Y | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | PN1.0-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼、雙相鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【不銹鋼四通球閥】 | |||||||
不銹鋼四通球閥詳細介紹
不銹鋼四通球閥產品概述：
不銹鋼四通球閥是一種由閥體、閥蓋、閥座、球體和閥桿等組成的X形垂直通道的球閥，其閥芯為四通孔圓球型，中間對角線被一擋板隔開，形成兩路，球體的兩條90°流道呈X形布置，四個通道口均布于球體赤道圓周截面上，并與閥體上設有的四個連接口對應，當操作機構在閥桿上端施加一定的轉矩并傳遞給閥芯，使它沿順時針每旋轉90°時，能使相近的兩個流道實現兩兩相通。本產品能夠同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
不銹鋼四通球閥產品優點：
不銹鋼四通球閥大口徑一般采用中間閥體加四面法蘭連接體（即在每個通道口處各連有法蘭），小口徑則由左閥體與右閥蓋連接而成。該閥流路形式為X型二位四通，其球體內開設的直角或圓弧流道與閥體上的四個連接口對應，使四個方向的管路可以?xún)蓛上嗤?，從而大大減少球閥的安裝數量，進而縮減了接通或阻斷管路的操作步驟，并且節省了施工成本。本產品可根據工況需要配置手柄、蝸輪、氣動、電動、液動或其他驅動裝置，開閉位置點可以鎖定，防止誤操作。
不銹鋼四通球閥產品優點：
不銹鋼四通球閥大口徑一般采用中間閥體加四面法蘭連接體（即在每個通道口處各連有法蘭），小口徑則由左閥體與右閥蓋連接而成。該閥流路形式為X型二位四通，其球體內開設的直角或圓弧流道與閥體上的四個連接口對應，使四個方向的管路可以?xún)蓛上嗤?，從而大大減少球閥的安裝數量，進而縮減了接通或阻斷管路的操作步驟，并且節省了施工成本。本產品可根據工況需要配置手柄、蝸輪、氣動、電動、液動或其他驅動裝置，開閉位置點可以鎖定，防止誤操作。

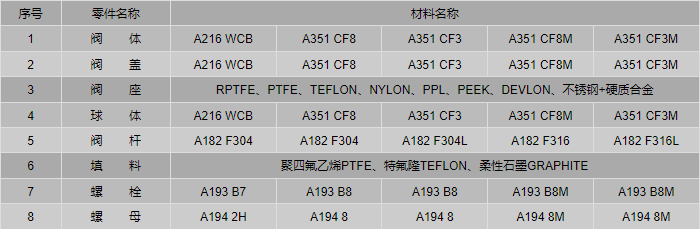

不銹鋼四通球閥零件材料：

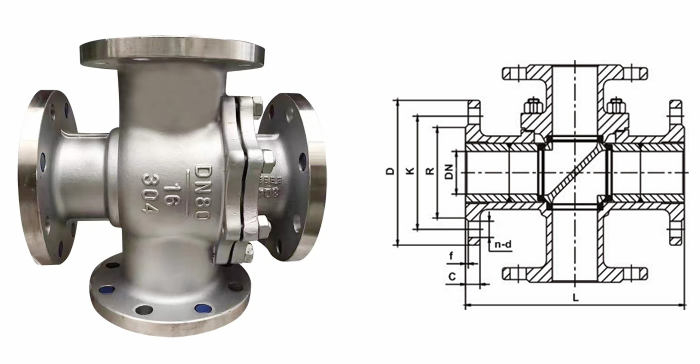

不銹鋼四通球閥外形結構圖：

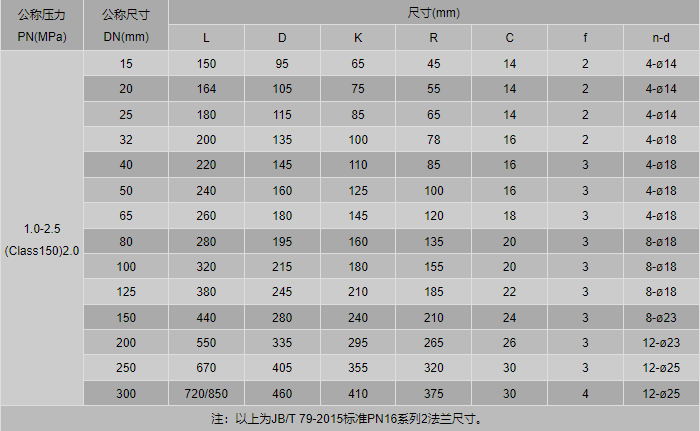

不銹鋼四通球閥外形尺寸表：

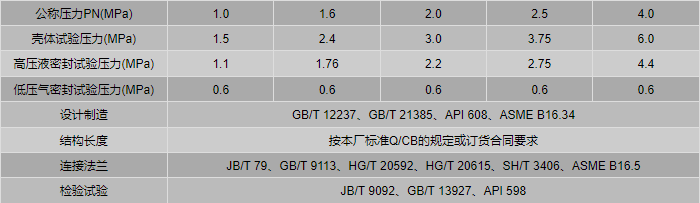

不銹鋼四通球閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司不銹鋼四通球閥產品，咨詢時請說明規格型號，如無法提供這些數據，請告知公稱壓力、公稱尺寸、閥體和內件材料、使用介質、介質溫度、法蘭執行標準及法蘭密封面形式等。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【不銹鋼四通球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
