升降式底閥
| 升降式底閥 |
 |
產品名稱： | 升降式底閥 | |||||
| 型號： | H42X | ||||||
| 口徑： | DN15-600 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【升降式底閥】 | |||||||
升降式底閥詳細介紹
升降式底閥產品概述：
升降式底閥產品概述：
升降式底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用。安裝在水泵底部防止水的倒流，連接方式有法蘭連接和螺紋連接。
升降式底閥工作原理:

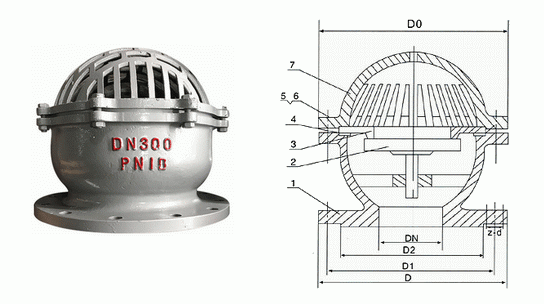

升降式底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。
升降式底閥零件材料：
| 零件名稱 | 材料 |
| 閥體、閥蓋、閥瓣 | 灰鑄鐵、鑄鋼、不銹鋼 |
| 密封圈 | 橡膠 |
| 墊片 | 石棉板 |
升降式底閥安裝使用注意事項：
1、注意：在安裝前先將閥芯中的木質支撐物去掉，否則不能使用。
2、安裝要求：安裝在水泵吸水管的底部，安裝時應保證其垂直狀態。
3、啟動：首次啟動前向引水管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入垂直管，以完成泵水過程。
4、檢修：一般情況下使用不必檢修。當需要檢修時，只需將底閥中口打開，更換閥芯橡膠墊即可，檢修后仍按首次啟泵方法啟動。

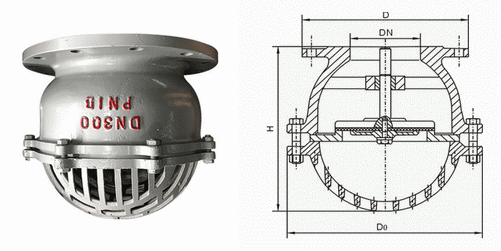

升降式底閥外形結構圖：
| 型號 | 公稱通徑DN（mm） | 尺寸 | 重量 | |||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
| H42X-6/10 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
| 300 |
435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 |
|
