二通旋塞閥
| 二通鑄鐵旋塞閥 |
 |
產品名稱： | 二通鑄鐵旋塞閥 | |||||
| 型號： | X43W-10 | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵 | ||||||
|
|||||||
| 您正在瀏覽：【二通鑄鐵旋塞閥】 | |||||||
二通鑄鐵旋塞閥詳細介紹
二通鑄鐵旋塞閥產品概述：
二通鑄鐵旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
二通鑄鐵旋塞閥工作原理：
二通鑄鐵旋塞閥是一種快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
二通鑄鐵旋塞閥性能優點：
1、旋塞閥用于經常操作，啟閉迅速、輕便。
2、旋塞閥流體阻力小。
3、旋塞閥結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好。
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
二通鑄鐵旋塞閥性能規范：
| 型號 | 公稱壓力 PN(MPa) |
試驗壓力PS(MPa) | 適用介質 | 工作溫度 （℃） |
|
| 殼體 | 密封 | ||||
| X43W-10 | 1.0 | 1.5 | 1.1 | 水、蒸氣、油品 | ≤100 |
二通鑄鐵旋塞閥零件材料：
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X43W-10 | 灰鑄鐵 | 灰鑄鐵 | 灰鑄鐵 | 油浸石棉盤根 柔性石墨 |

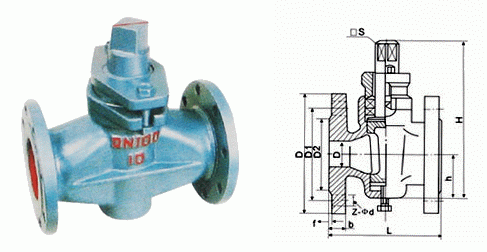

二通鑄鐵旋塞閥外形結構圖：
二通鑄鐵旋塞閥連接尺寸：
| 型號 | 公稱通徑 DN(mm) |
尺寸 | |||||||||
| L | D | D1 | D2 | f | b | z-Φd | □s | h | H | ||
| X43W-10 |
15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 18 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 26 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φl8 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-Φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 21O | 185 | 3 | 24 | 8-Φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-Φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 3 | 30 | 12-Φ23 | 100 | 263 | 760 | |
二通鑄鐵旋塞閥安裝維護：
在安裝旋塞閥時，為了防止損壞旋塞閥，并保證充分發揮旋塞閥的工作性能，應注意如下四點內容：
1、要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。
2、使用紗布或鋼絲刷清除管道和切割部位，使其金屬表面發光發亮。建議不要使用鋼絲絨。
3、先沿著垂直方向切割管道，并修整、去除毛刺，測量管徑。
4、在管道的外面和焊接罩的內部涂上焊劑，焊劑必須完全覆蓋焊接表面。請有節制地使用焊劑。
